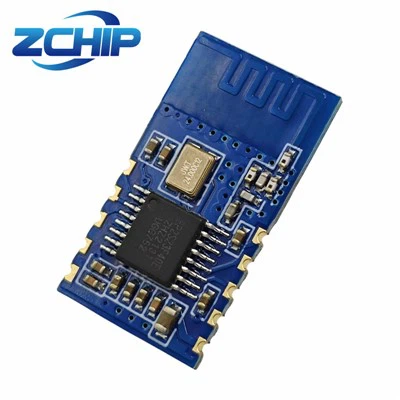

ZX8271 بلوٹوتھ اور BLE ماڈیول کی ایک قسم ہے۔ایک بلوٹوتھ ماڈیول کے طور پر خاص طور پر انٹرنیٹ آف چیزوں (IOT) آلات کے لئے ڈیزائن کیا گیا ہے ، ZX8271 نے ٹیلی لنک بلوٹوتھ 5.0 الٹرا {{2} low کم پاور حل کو اپنایا ، جس میں 32 بٹ آر آئی ایس سی پروسیسر اور 512KB فلیش میموری کو مربوط کیا گیا ، جس میں اعلی ترین توانائی کی کارکردگی کے ساتھ وائرلیس رابطے کی نئی وضاحت کی گئی ہے۔

الٹرا - کم بجلی کی کھپت کا ڈیزائن لمبی بیٹری کی زندگی کو یقینی بناتا ہے۔

بلوٹوتھ 5.0 معیاری ، مستحکم کنکشن
کمپیکٹ سائز ، مربوط کرنے میں آسان
ترقی کی دشواری کو کم کرنے کے لئے ایم سی یو میں {{0} buight بنایا

یہ IOT ایپلی کیشن منظرناموں جیسے سمارٹ ہوم ، کھیل اور فٹنس آلات ، صارفین کے الیکٹرانکس ، اور صنعتی کنٹرول کے لئے انتہائی موزوں ہے۔

بلوٹوتھ اور بل ماڈیول کی حیثیت سے ، ZX8271 آپ کے سمارٹ ہارڈ ویئر جدت کو شاندار کارکردگی کے ساتھ بااختیار بناتا ہے ، جس سے رابطے آسان اور زیادہ موثر ہوتے ہیں۔ فوری طور پر تکنیکی حل حاصل کریں اور سمارٹ مصنوعات کی ترقی میں ایک نیا باب شروع کریں!

bluetooth-and-ble-module61ebbbe9-a142-4189-866f-660420a24647

اہم خصوصیات

بلوٹوتھ لو پاور BLE5.0
بلوٹوتھ شفاف ٹرانسمیشن میں سیریل پورٹ کی حمایت کریں
اپنے جہاز پر اینٹینا لائیں ، اینٹینا کو ڈیزائن کرنے کی ضرورت نہیں ہے۔
ماسٹر موڈ ، غلام موڈ اور ماسٹر - غلام وضع کی حمایت کریں۔
ROHS کے مطابق (لیڈ - مفت)

اہم پیرامیٹرز

ماڈیول ماڈل	ZX8271
پیمائش	20.011.02.8 (± 0.2) ملی میٹر
encapsulation	ایس ایم ڈی (اسٹیمپ ہول)
وائرلیس معیار	بلوٹوتھ 5.0
تعدد کی حد	2400 ~ 2483.5MHz
زیادہ سے زیادہ ٹرانسمیشن پاور	زیادہ سے زیادہ قیمت 10dbm ہے۔
حساسیت حاصل کرنا	-96dbm
جوگل/انٹرفیس	uart
کام کرنے کا درجہ حرارت	-40 ڈگری ~ 85 ڈگری
ذخیرہ کرنے کا ماحول	-40 ڈگری ~ 125 ڈگری ، <90 ٪ RH
بجلی کی فراہمی کی حد	بجلی کی فراہمی کا وولٹیج 2.2V ~ 3.6V ہے ، اور بجلی کی فراہمی کا موجودہ 20MA سے زیادہ یا اس کے برابر ہے۔
بجلی کی کھپت	گہری نیند کا موڈ: 2UA
	اتلی نیند کا موڈ: 16UA براڈکاسٹ موڈ ایک بار/s 37/38/39 70UA-90UA منتقل کرنے کے لئے 0DB کو آن کریں۔
	TX: 9.5ma
	RX: 9.1ma
ٹرانسمیشن کا فاصلہ	آؤٹ ڈور کھلی نظر کا فاصلہ: 80m ~ 100m.

درخواست

● سمارٹ ہوم: سمارٹ پلگ ، ذہین سوئچ ، ذہین لیمپ ، ذہین دروازہ تالا ، تھرمامیٹر ، ذہین پیمانے ، ماحولیاتی دھواں اور دھند کا الارم ، وغیرہ۔

● نوزائیدہ دیکھ بھال: اصلی - وقت کا درجہ حرارت کا پتہ لگانے ، ذہین پالنا ، اور نقصان کی روک تھام۔

● کھلونے: انٹرایکٹو ریموٹ کنٹرول کھلونے ، روبوٹ ، ہوائی جہاز ، کھلونا کاریں ، اینٹی - کھوئے ہوئے آلات۔

● آٹوموٹو الیکٹرانکس: آٹو لاک ، پارکنگ اسپیس ریکارڈ ، الیکٹرک کار چور چور الارم ، ڈیٹا کے حصول اور نگرانی۔

● سینسر نیٹ ورک

● اثاثہ سے باخبر رہنے کا انتظام

ZX8271 بلوٹوتھ اور BLE ماڈیول کی ایک قسم ہے۔ یہ درخواست والے فیلڈز ZX8271 تک محدود نہیں ہیں۔

پن ڈایاگرام

بلوٹوتھ اور BLE ماڈیول ZX8271 ماڈیول میں مندرجہ ذیل 10 انٹرفیس ہیں:

product-208-284

جیسا کہ پن ڈایاگرام میں دکھایا گیا ہے ، پن فنکشن ڈیفینیشن ٹیبل انٹرفیس کی تعریف ہے:

پیش کش	نام	فنکشن کی تفصیل
1	GPIO	SWS
2	uart_rx	uart_rx
3	uart_tx	uart_tx
4	این سی	این سی
5	gnd	gnd
6	وی سی سی	وی سی سی
7	این سی	این سی
8	GPIO	ویک اپ ماڈیول
9	GPIO	ویک اپ ایم سی یو
10	پہلے	ری سیٹ کریں

سوالات

س: کیا آپ ٹریڈنگ کمپنی یا کارخانہ دار ہیں؟

A: ہم پیشہ ورانہ کارخانہ دار ہیں جو IOT سے متعلق مصنوعات میں مہارت رکھتے ہیں۔ اور ہم اپنی مصنوعات کو اپنے مؤکلوں کے ساتھ براہ راست تجارت کرتے ہیں۔

س: کیا بلوٹوتھ اور بل مطابقت پذیر ہیں؟

A: اگرچہ بلوٹوتھ کلاسیکی اور BLE کچھ عام اجزاء کا اشتراک کرتے ہیں ، لیکن وہ مطابقت نہیں رکھتے ہیں۔ بلکہ ، وہ شانہ بشانہ کام کرتے ہیں۔ BLE ریڈیو بلوٹوتھ ریڈیو سے رابطہ نہیں کرسکتا جب تک کہ بلوٹوتھ ریڈیو BLE (جسے ڈوئل موڈ کہا جاتا ہے) کی حمایت نہیں کرتا ہے۔

س: بلوٹوتھ اور بل میں کیا فرق ہے؟

A: بلوٹوت کی منتقلی کی شرح 2.1 MBPS تک ہے ، جبکہ بلوٹوتھ کم توانائی کی منتقلی کی شرح 1 MBPS تک ہے۔ ان ٹیکنالوجیز کے اہداف پر غور کرتے وقت یہ فرق سمجھ میں آتا ہے۔ بلوٹوتھ کو اعداد و شمار کی منتقلی کی اعلی شرح کی ضرورت ہوتی ہے کیونکہ یہ اصل میں ڈیٹا ایپلی کیشنز کو مستقل طور پر چلانے کے لئے ڈیزائن کیا گیا تھا۔

س: بلوٹوتھ کا کون سا ورژن بل ہے؟

A: ورژن 4.0
بلوٹوتھ لو انرجی کو 2010 میں بلوٹوتھ اسپیک کے ورژن 4.0 کے حصے کے طور پر جاری کیا گیا تھا۔ BLE بلوٹوتھ کا ایک علیحدہ پروٹوکول ہے (جسے بلوٹوتھ کلاسیکی بھی کہا جاتا ہے)۔ دونوں پروٹوکول مطابقت نہیں رکھتے ہیں۔

س: کیا BLE کو WI - fi کی ضرورت ہے؟

A: BLE کنکشن کا قیام عام طور پر WI - FI نیٹ ورک کے قیام سے آسان ہوتا ہے۔ بلوٹوتھ لو انرجی ڈیوائسز تیزی سے جوڑ سکتے ہیں اور کسی پیچیدہ نیٹ ورک کے بنیادی ڈھانچے کی ضرورت کے بغیر ڈیٹا کا تبادلہ کرسکتے ہیں۔
